2018 Deprem Yönetmeliği 7.4.1.1 kiriş gövde donatısına çiroz atma

[serkankaradag44]

iyi günler
çizdiğimiz bir projede eksik olarak tarafımıza bildirilen bu maddeye atıfta bulunulan eksikliklere binaen sizlere bu uygulamayı sormak istedim
programda herhangi bir seçenek bulamadım bunu uygulatacak
mevcut programda var mıdır, yoksa güncelleme ile ne zaman uygulayabiliriz.
teşekkürler



[Yasin TEZEL]

TBDY 7.4.1.1. (c) maddesini sağlayan kirişlerde çiroz çizimi otomatik yapılır.

Kiriş yüksekliğinin, serbest açıklığın 1/4'ünden fazla ve Kiriş etriye kol boyunun 60cm den fazla olması koşullarının sağlanması gerekir.
Etiye kol boyuna bakıldığı için derinliği 65cm den fazla olan, kısa kirişlerde çiroz çizim otomatik yapılır.



[hasanyılmaz]

Bende bu tarz bir sorunla karşılaştım fakat35*70 lik kirişin birinde çiroz var diğerinde yok. projedeki diğer kirişlerde de aynı sorun var. Belediye hepsinde olması gerektiğini söyledi. bu sorunu nasıl çözebilirim? Çiroz olmayan kirişlere nasıl çiroz ekleyebilirim?



[Levent Özpak]

Eklediğiniz resimdeki K08 kirişinin yüksekliği serbest açıklığı 1/4 ünden az. Kirişlerde gövde çirozunun otomatik atılması için kiriş yüksekliğinin, serbest açıklığın 1/4'ünden fazla ve kiriş etriye kol boyunun 60cm den fazla olması koşullarının ikisinin birden sağlanması gerekir.
TBDY2018 7.4.1.1.c)



[fatih delikanlıoğlu]

TBDY 7.4.1.1. (c) maddesini sağlayan kirişlerde çiroz çizimi otomatik yapılır.

Kiriş yüksekliğinin, serbest açıklığın 1/4'ünden fazla ve Kiriş etriye kol boyunun 60cm den fazla olması koşullarının sağlanması gerekir.
Etiye kol boyuna bakıldığı için derinliği 65cm den fazla olan, kısa kirişlerde çiroz çizim otomatik yapılır.

Ekli dosyayı görüntüle 24006
Ekli dosyayı görüntüle 24007İyi günler Yasin bey ;

yukardaki soruya cevaben
Kiriş yüksekliğinin, serbest açıklığın 1/4'ünden fazla ve Kiriş etriye kol boyunun 60cm den fazla olması koşullarının sağlanması gerekir.
Etiye kol boyuna bakıldığı için derinliği 65cm den fazla olan, kısa kirişlerde çiroz çizim otomatik yapılır.
diye cevap vermişsiniz ancak yönetmeliğin maddesinde kol boyu olarak yazılmamış. kiriş yüksekliği 600 mm olarak yazıyor.
bu konuda yönetmelik maddesi ile sizin cevabınız arsında bir çelişki oluşuyor .aydınlatırsanız sevirim .



[Yasin TEZEL]

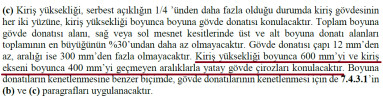

Aşağıdaki maddede yer alan 600mm kiriş yüksekliği değildir. Kiriş yüksekliği boyunca maksimum 600mm ara ile, kiriş ekseni boyunca ise 400mm'yi geçmeyen aralıklar ile çiroz/etriye konulacaktır denmektedir.
Burada etriye / çiroz aralıklarından bahsediliyor.
Şuan standart ayarlarda pas payını değiştirmediğinizi düşünürsek
60cm yüksekliğinde bir kirişte pas paylarını düştüğünüzde 55cm etiye kol boyu oluşur. Bu boyutta çiroz gerekli değildir.
65cm yüksekliğinde bir kirişte pas paylarını düştüğünüzde 60cm etiye kol boyu oluşur. Bu boyutlar ile sınırda kalır ve çiroz gerekli değildir.
65cm üzerindeki kiriş yüksekliklerinde 1/4 oranını sağlayan kısa kirişlerde çiroz gereklidir.
