CAMİ PROJESİ ÜÇGEN DÖŞEME

mstfyvsn

Yeni Üye
Merhabalar kolaylıklar dilerim.
küçük bir cami projem var ve kubbeli bir şekilde yapılacak. Modellememi yaptım forumdan bir kaç yazıya göre ama kubbeyi yaptıktan sonra köşelerde kirişler arasında kalan yerlere üçgen döşeme atmak istiyorum fakat bir türlü atamadım yardımcı olabilir misiniz.
Haricinde proje üstünde gidermem gereken eksikleri de söylerseniz çok memnun olurum
şimdiden teşekkür eder kolaylıklar dilerim.
Projem ekte verilmiştir.


Ekli dosyalar

Merhaba,

İlgili alanlara, üçgen döşeme parçaları ile döşemelere eğim vererek oluşturulabilir. Kubbe parça sayısını arttırarak formunu kubbe formuna daha yakın hale getirebilir, döşeme parça sayısını arttırarak daha detaylı çalışabilirsiniz. Analiz sonrasında deformasyonları inceleyip, elemanların düğüm noktalarını kontrol ediniz.

İyi çalışmalar.




Ekli dosyalar

Merhabalar yardımlarınız için çok teşekkür ederim.
dediklerinizi uyguladım sadece üçgen döşeme atarken sorun yaşıyorum döşeme kenarlarını dediğiniz gibi yapıyorum yine de döşeme atmıyor o bölgelere sebebi nedir acaba ? ilginiz için teşekkür ederim


Ekli dosyalar

Geometri kontrolündeki "düşey süreklilik hatalarını" düzeltiniz. Katlar arasında kolonlar içiçe geçmiş durumdalar.

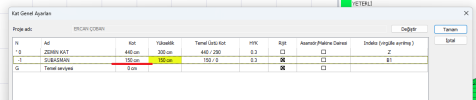

Bu hatayı düzeltmek için Kat genel ayarlarında subaman katı "kot" değerini 150cm yapın, tamam'a basarak diyalogtan çıkın
Kat genel ayarlarına tekrar girin subaman katı "kot" değerini 100cm olarak tekrar değiştirin, tamam'a basarak diyalogtan çıkın
Bu şekilde sorun düzelmektedir.


Öncelikle 100cm kotundaki döşemeleri tanımlayınız

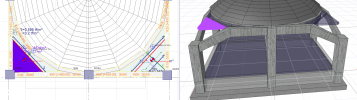

Aşağıdaki resimde görüldüğü gibi 100cm kotunda düz devam eden kirişlerin düğüm noktasını kullanarak çapraz bir döşeme kenarı çizin
Döşeme ayarlarında, döşeme kotunu 100cm yapın ve 4 köşeyede bu döşemeleri tanımlayın.


Kalan üçgen döşemeleri, kontur seçerek döşeme oluştur komutu kullanılarak tanımlanabilir.
Komuta girin. Sırası ile döşeme kenarı ve eğimli iki kirişi seçerek 100cm kotunda düz bir döşeme oluşturun.
Bu linki görmek için izniniz yok. Giriş yap veya üye ol.


Bu döşemelere "objelere eğim ver" komutu ile eğim verilebilir.
Bu linki görmek için izniniz yok. Giriş yap veya üye ol.


Aşağıdaki diyalogta "Hayır" a basarak devam ederseniz sadece seçili döşemeye eğim verilecektir.

Döşemelere eğim verme işleminde, eğim açısı çizilirken "dik referans" komutunu kullanarak döşeme kenarına dik olarak açı çiziniz.
Bu linki görmek için izniniz yok. Giriş yap veya üye ol.


Eğim seçeneklerinde aşağıdaki opsiyonları kullanınız.

Döşemelerde ve tonozda sonlu eleman genişliğini 20cm' e indirirseniz daha uygun olur.
