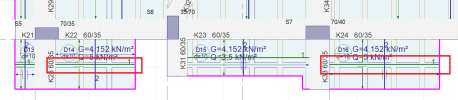

Her analiz yapmaya çalıştığımda aşağıdaki hatayı farklı katlarda vererek analiz yapmayı engelliyor . Nasıl çözebilirim ?


Ekli dosyalar

Projeniz 11.16 versiyonunda tam rijit analiz modeli ile analiz yapılabiliyor. Yani analiz modeline döşemeler dahil edilmediğinde analiz yapılabiliyor.
Yarı rijit analiz modelinde kaset döşemeler de modele dahil edilir. Analiz hatası aldığınızda döşemeleri ve diş yerleşimlerini kontrol etmek gerekmektedir.

Tek modellemeniz gereken döşemeleri bölmeyiniz. D17 ve D18 arasındaki döşeme kenarını silin ve tek döşeme tanımlayınız.



Kaset dişlerini için büyük konsollar yapmayınız. Konsol ve küçük boyuttaki döşemeleri plak döşeme olarak modellemek daha uygun olabilir.


Kaset döşemelerin diş yerleşimlerini kontrol ediniz. Kaset dişlerini, kirişler ve perdeler ile çakışmayacak ve çok yakın olmayacak şekilde modellemeniz gerekir.

11.18 versiyonunda analiz hataları ile ilgili iyileştirmeler yapılmıştır. Projeniz 11.18 versiyonunda analiz yapılabilmektedir.

Kirişleri perdenin düğüm noktasına bağlayın



Kiriş düğüm noktalarını kolon içine taşıyınız.


stajer' Alıntı:
d17 ve d18 arasındaki döşeme kenarını silince diş yüksekliği şartını sağlamıyor o yüzden silmedim .
Genişletmek için tıkla ...
Bu şekilde modelde hatalı çizim ve raporlama yapılacaktır.


Kiriş donatıları kolona devam edebilecek şekilde bağlantı noktasını düzenlemeniz uygun olur.



Ana kirişler ile çakışan nervür/kaset dişleri analiz aşamasında sorun yaratabilir. Bu gibi durumları düzenleyin.


Merdiven etrafındaki ve saçaklardaki kısa döşemeleri, plak döşemeye çevirmeniz daha uygun olabilir.
