L döşeme minimun kalınlık hesabı nasıl yapılır?

[frk_dry]

L şeklinde tek bir döşemenin kalınlık hesabı (örnekteki verilere göre) nasıl yapılmalıdır?

L şeklindeki tek parça döşeme Çift yönmü Tek yönmü çalışmaktadır?

Kalınlık hesabını hangi duruma göre yapmak dogru olur?

İdecad bu durumda nasıl tahkik yapmaktadır?



[Yasin TEZEL]

Döşemelerin her bir hesap aksı "Betonarme hesap aksı edit" komutu ile çalışma tipi belirlenebilir.
ayrıca "Kalınlık kontrolü için temiz açıklık değeri" parametresine kullanıcı tanımlı olarak müdahale edilebilir.

Bu linki görmek için izniniz yok. Giriş yap veya üye ol.

Yardım sayfalarını inceleyiniz.

Bu linki görmek için izniniz yok. Giriş yap veya üye ol.

Bu linki görmek için izniniz yok. Giriş yap veya üye ol.

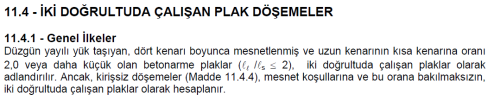

Bu gibi durumlar için ts500'de yer alan bir açıklama yok. Her iki durum için döşeme parametreleri ayrı ayrı tanımlanabilir ve döşeme kalınlığı hesaplarında olumsuz sonuç dikkate alınarak güvenli tarafta projeye devam edilebilir.

ideCAD'de döşeme tanımlanırken mouse imlecini yaklaştırdığınız kirişe göre dik ve bu eksenin ortasından geçecek şekilde hesap aksları otomatik olarak tanımlanır. Bu gibi döşemelerde mouse imleci ile konumuna göre otomatik olarak tanımlanan hesap akslarına göre döşeme kalınlık hesabı değişebilir.
Dilerseniz hesap aksı tanımlanmayan alanlara ilave hesap akslarını çizebilirsiniz.

Bu linki görmek için izniniz yok. Giriş yap veya üye ol.

Bu linki görmek için izniniz yok. Giriş yap veya üye ol.

Raporlardan döşeme kalınlık hesabının tek veya çift yönde çalışan döşemeye göre yapıldığını kontrol edebilirsiniz.
Kalınlık hesabı için kullanılan açıklık mesafesini (lsn) kontrol ediniz.
