Radye Temel Yetersizliği
- Konbuyu başlatan Gülbeyaz
- Başlangıç tarihi
Yasin TEZEL
Uzman Üye
Radye kalınlık kontrolünde çelik kolonlar dikkate alınmıyor. "betonarme hesap aksı edit" komutu ile donatı akslarının -kalınlık kontrolü için temiz açıklık- satırına müdahale edebilirsiniz. forum sayfasını inceleyiniz. bu durum 11 versiyonda düzeltilmiştir.
Radye temel üzerine çelik kolon yapıldığında radye temel temiz açıklık değeri için çelik kolonları görmezden geliyor.
Yanıtınız için teşekkür ederim, Kalınlık kontrolü için temiz açıklık değerini manuel olarak tanımlıyoruz o halde, peki bu değer hangi kritere göre belirlenmelidir?Radye kalınlık kontrolünde çelik kolonlar dikkate alınmıyor. "betonarme hesap aksı edit" komutu ile donatı akslarının -kalınlık kontrolü için temiz açıklık- satırına müdahale edebilirsiniz. forum sayfasını inceleyiniz. bu durum 11 versiyonda düzeltilmiştir.
Radye temel üzerine çelik kolon yapıldığında radye temel temiz açıklık değeri için çelik kolonları görmezden geliyor.
Bir de mesela 20 ara ile değil 24 ara ile donatılarımı yerleştirmek istiyorum bunu nerden yapacağımı bulamadım
Sorularım umarım rahatsız edici düzeyde değildir, öyle ise kusura bakmayınız.
Son düzenleme:
Oğuzcan HADİM
Kıdemli Üye
Projenizin çelik kısmı ile alakalı bir kaç durum belirtmek isterim.
Projenizde eğimli bir çatı oluşturmak için makas elemanı kullanılmış. Çelik kiriş elemanları kullanılarak da bu şekilde bir eğim vermek mümkündür.
Çelik kirişin üzerine tanımlanan çelik makas elemanları, iki çubuk elemanın üst üste tanımlanmasından ötürü birbirinden bağımsız şekilde çalışacaktır. Burada yalnızca kolonlarda oluşan düğüm noktalarından mesnetlenmiş gibi kabul edilecektir. Bu nedenle üst üste veya iç içe çelik elemanların tanımlanmasını önermiyoruz.
Örneğin aşağıdaki sistemde çelik makasın alt başlığı ile kırmızı çelik kirişler iç içe tanımlanmış. Bu durumda deformasyon 'a bakıldığında bu elemanlar sanki kolonlardan mesnetli gibi çalışacaktır. Herhangi bir proje için bu türden üst üste veya iç içe elemanları önermiyoruz.
Basit bir öneri olarak aşağıdaki gibi kirişleri eğimli biçimde modelleyip daha sade bir model yapma yoluna gidebilirsiniz. ya da yalnızca makasları modelleyip alt başlıkları içindeki kirişleri silebilirsiniz. Bu noktada tercih elbette sizin.
Saygılarımla...
Projenizde eğimli bir çatı oluşturmak için makas elemanı kullanılmış. Çelik kiriş elemanları kullanılarak da bu şekilde bir eğim vermek mümkündür.
Çelik kirişin üzerine tanımlanan çelik makas elemanları, iki çubuk elemanın üst üste tanımlanmasından ötürü birbirinden bağımsız şekilde çalışacaktır. Burada yalnızca kolonlarda oluşan düğüm noktalarından mesnetlenmiş gibi kabul edilecektir. Bu nedenle üst üste veya iç içe çelik elemanların tanımlanmasını önermiyoruz.
Örneğin aşağıdaki sistemde çelik makasın alt başlığı ile kırmızı çelik kirişler iç içe tanımlanmış. Bu durumda deformasyon 'a bakıldığında bu elemanlar sanki kolonlardan mesnetli gibi çalışacaktır. Herhangi bir proje için bu türden üst üste veya iç içe elemanları önermiyoruz.
Basit bir öneri olarak aşağıdaki gibi kirişleri eğimli biçimde modelleyip daha sade bir model yapma yoluna gidebilirsiniz. ya da yalnızca makasları modelleyip alt başlıkları içindeki kirişleri silebilirsiniz. Bu noktada tercih elbette sizin.
Saygılarımla...
Yanıtınız için teşekkür ederim, haklısınız.
Yasin TEZEL
Uzman Üye
X ve Y yönünde iki kolon arası maksimum açıklığı tanımlamanız gerekiyor.

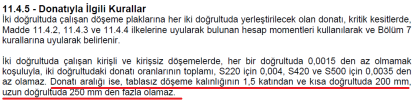

Döşemeler ile ilgili ts500 koşulu aşağıdaki gibi, radye temellerde her iki yönde de maksimum donatı aralığının 20cm olarak kullanılması uygun olur.
Yanıtınız için çok teşekkürler.
