döşemede sonlu elemanlar analizi yapamama hatası

[karubnemriged]

Defalarca sıfırdan döşeme tanımladığım noktada her analizde hata alıyorum. geometri kontrolünde veya genel ayarlarında bir hata almıyorum. ancak kontrolde bu hatayı gidermem gerektiği söyleniyor. Yardımcı olursanız sevinirim.



[Levent Özpak]

-S4 kolonu üzerinde P25-P26 perdelerinin düğüm noktalarını, 5 mm kadar kolonun içine taşıyınız. Döşeme ağ oluşturma sorunu çözümlenecektir.



-Projede normal katlarda K129 kirişi, S10 kolonuna bağlanmamış görünüyor.



İyi çalışmalar



[karubnemriged]

Teşekkürler, bu sorun aşıldı ancak 11 versiyonuyla birlikte sık karşılaştığım kirişlerde kapasite oranı sorununu bu projede de aşamadım. Analiz sonucunda özellikle yapının kenar kirişlerinde kapasite oranı aştığı hatasını veriyor. Manuel olarak donatı arttırımını yaparak onu hallettiğimi düşünürken donatıları sabitliyorum. Bu sefer sonraki analizde donatıyı arttırmış olduğum halde donatı yetersiz hatası, kesme kuvveti hatası, sürtünme hatası vb. hatalarla yüzleşiyorum. DS tikini kaldırıyorum bu hatalar gidiyor tekrar kapasite oranı karşıma çıkıyor. Bunu nasıl çözebileceğimi açıklayabilir misiniz ve bu proje üzerindeki o kirişleri düzeltebilir misiniz?



[Levent Özpak]

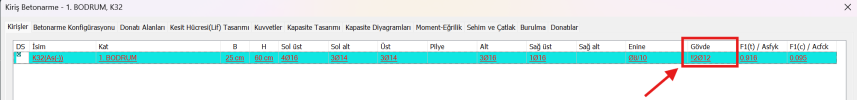

Donatı düzenlemesi yapılan K32 kirişindeki donatı yetersizliği gövde donatısından kaynaklanıyor. Yapılan donatı düzenlemesinde Kiriş mesnet donatıları arttığı için TBDY2018 7.4.1.c.) ye bağlı olarak gövde donatısı ihtiyacı da artıyor. Gövde donatısının adedi/çapı arttırılarak sorun çözümlenebilir.





Kiriş kapasite oranının aşılmasıyla ilgili aşağıdaki verilen bağlantıları inceleyebilirsiniz.

Bu linki görmek için izniniz yok. Giriş yap veya üye ol.

Konu içindeki mesaj '"Kapasite Oranının 1 den büyük olması" sorun mudur?'

21 Eyl 2023

Kiriş Parametreleri penceresinden “Gereken donatıyı fiber modeli kullanarak ile hesapla” seçeneğini aktif halde değil iken kirişlerin donatı seçimi yalnızca eğilme momenti etkisinde yapılmaktadır. Ayrıca betonarme modeli olarak de TS500 'de tanımlanan eşdeğer dikdörtgen yöntemi kullanılır. Kapasite oranı ise tüm elemanlar için fiber model kullanılarak eksenel kuvvet ve iki eksenli eğilme etkisi altında hesaplanır. Fiber model kullanılan bir kesitte ise beton modeli TS500 'de tanımlanan kriterlere göre TBDY Ek5.A belirtilen sargısız beton modeli ile belirlenir. (Detaylı açıklama...

• Oğuzcan HADİM

•

Konu içindeki mesaj 'kapasite oranı'

7 Nis 2022

Kirişlerde kapasite oranının 1'in üzerinde çıkıp, çıkmadığı kullanıcı denetimindedir.
kiriş parametreleri diyaloğunda “gereken donatıyı fiber modeli kullanarak hesapla” seçeneği işaretli ise ve kapasite oranı mesnetlerde aşılmışsa program ilave donatıları arttırarak kapasite oranı 1 ve altında olacak şekilde donatı dizaynı yapar (mesnetlerde kapasite oranı 1.08 gibi 1’in çok az üzerinde çıkmışsa da ilaveler artırılmaz) kiriş açıklığında kapasite oranının 1’in üzerinde çıkması durumunda program donatı artımına gitmez. Kirişlerde bunu otomatik yaptırmak yerine 1' in üstünde çıkan elemanlarda...

• Levent Özpak

•



[karubnemriged]

Bahsettiğiniz gövde donatısı ile ilgili çözüm sadece bodrum kattaki kirişlerimde işe yarıyor. Yoksa normal kat kenar akslarında yer alan mesela K69-K70-K71 hattı için yönlendirdiğiniz linkteki gibi fiber model tanımı ile bağış artışı veya ebat büyütmesi dahi yapıldığı halde çözüme kavuşmuş değil. Asıl olarak burada bir desteğe ihtiyacım var.
