kenetlenme boyu sağlanmadı

[MERYEM34]

merhabalar projemdekenetlenme boyu sağlanamdı ve döşeme kalınlığı yetersiz diyor ayrıca mimari projemin içinde 2b olarak mevcut kademeli olarak döşeme var kotları doğru mu ve kirişleri yardımcııı olursanız çok sevinirim



[Yasin TEZEL]

Aşağıdaki döşemeniz için 1 nolu hesap aksı döşeme boşluğuna denk geldiği için konsol olarak tanımlanmış.



Hesap akslarının aşağıdaki şekilde tanımlanması uygun olur.
Çizilen hesap akslarına ve çalışma mesafelerine(oklar ile gösterilir) dikkat edin.


Bu hesap aksları "üstte ve altta düz donatı"olarak seçilebilir.
Konsol olarak tanımlı kalırsa kalınlık kontrolleri konsol şekline göre yapılır.

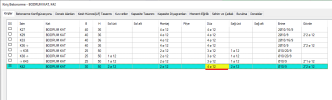

Kirişde Ø14 yerine Ø12 kullanıldığında kenetlenme boyu şartı sağlanmaktadır.


Döşeme kotlarını linkte anlatılan yöntemle kontrol ediniz
