Kolon kiriş birleşimi flanşlı

[ogns1903]

Merhaba
kolon kiriş birleşimlerini kaynaklı değilde ilerde sökmesi kolay olması amacıyla civatalı yapmak istersek hangi bağlantıyı kullanmalıyız? Üzerine döşeme geleceği için aşağıdaki birleşimi kullanmak sorun olacağını düşünmekteyim. yardımlarınızı bekliyorum



[Nurgül KAYA]

Sizin görselini paylaştığınız birleşim ve kutu/boru profiller için köşe birleşimi dışında bu geometriye en uyanları kaynaklı birleşimdir. Kolon yüzünden 50 cm civarından bir mesafeden sonra kirişleri bölüp, kutu/boru profiller için alın levhalı kiriş ekini de kullanabilirsiniz.
Bunların dışında çözüm kullanmak isterseniz çizimlerde elle detay oluşturabilir veya Tekla'ya aktarıp teklada devam edebilirsiniz.



[ogns1903]

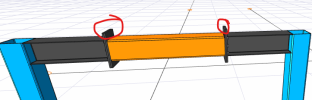

Kiriş zaten 250 cm soldan sağdan 50 cm bırakırsam kötü durmaz mı? Kolon yüzünden minumum ne kadar bırakmalıyım? İşaretli çıkıntılar döşeme için sorun olmaz mı
