Konsol kiriş kuşatılmışlık sorunu

[Gökay Deniz]

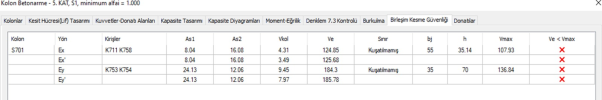

Merhabalar. Aşağıdaki görselde görülen kolon kiriş bölgesinde kuşatılmamış kiriş olarak hesaplar yapıldığında sınır değerlerin sağlanmadığı gözüküyor idecad tarafından. Burada sıkıntı şu K711 ve K758 kirişlerinin ikisinde de aynı donatı gözüküyor olmasına rağmen (görselde görebilirsiniz) 4fi16 yani As1 ve As2 değerleri için de 8 cm2 okumam gerekiyor idecad raporunda fakat idecad bu alanlardan birisini 2 katı olarak algılıyor bunun çözümünü çok araştırdım fakat bulamadım. Kirişleri konsol kiriştir olarak da işaretledim. Yine aynı durum K753 ve K754 kirişlerinde de geçerli. Üst alt donatı 6fi16 olmasına rağmen 24 cm2 olan bir donatı alanı gözüküyor. Eğer alanlar gerçekte olduğu değerler olursa elle yaptığım hesaba göre kuşatılmışlık kontrolünü sağlayacağım. Sebebi ne olabilir donatıları neden 2 kat olarak hesap ediyor? Şimdiden teşekkürler.



[Yasin TEZEL]

Projenizi ekler misiniz

Bu linki görmek için izniniz yok. Giriş yap veya üye ol.



[Gökay Deniz]

Gönderiyorum. Bir sorum daha vardı ben projedeki donatıları ETABS ile analiz sonucu bulduğum donatıları modele girerek analiz ettirdim. Idecad programıyla bulduğum donatılar bazı yerlerde daha azdı. Fakat elle donatı girdikten sonra kirişlerdeki As- hatasını da hiçbir şekilde götüremiyorum. Donatı sayısı arttırdığımda maks pursantaj geçti diyor ama 1 adet dahi azaltsam da bu sefer As- veriyor. Bu konuda da yorumunuzu belirtirseniz çok sevinirim.



[Yasin TEZEL]

Konsol kirişlerde Sağ ve sol konsol yazan yerlerde donatı girişi yapmayınız 0Ø0 olarak kalmalı.



Konsol kiriş için süreklilik sağladığı kirişin donatıları kullanılmaktadır.
Sol ve sağ konsol donatıları 0Ø0 olarak düzeltildiğinde, kolon kiriş birleşim kesme güvenliğindeki as1 va as2 doğru hesaplanacaktır.


Kiriş betonarme diyaloğunda Betonarme konfigürasyonu sekmesinde kiriş detayının ön izlemesi bulunur burada,
Her bir kirişin üzerinde mesnetler ve açıklıkta, alt ve üst donatı için gerekli olan donatı alanı yazılmaktadır
bu değerler "+" pozitif ise fazla konmuş donatı alanını gösterir ve bu bölgede boy donatı yetersizliği yoktur.
"-" negatif ve kırmızı ise eksik donatı alanı yazılır.
Kirişte tüm değerler "+" pozitif ve hala donatı As(-) hatası varsa etriye donatısı arttırılarak yetersiz donatı alanı sağlanabilir.
Etriye çapı arttırılabilir veya aralığı azaltılabilir.



[ustun]

Konsol kirişlerde Sağ ve sol konsol yazan yerlerde donatı girişi yapmayınız 0Ø0 olarak kalmalı.
Ekli dosyayı görüntüle 31634


Konsol kiriş için süreklilik sağladığı kirişin donatıları kullanılmaktadır.
Sol ve sağ konsol donatıları 0Ø0 olarak düzeltildiğinde, kolon kiriş birleşim kesme güvenliğindeki as1 va as2 doğru hesaplanacaktır.
Ekli dosyayı görüntüle 31635

Kiriş betonarme diyaloğunda Betonarme konfigürasyonu sekmesinde kiriş detayının ön izlemesi bulunur burada,
Her bir kirişin üzerinde mesnetler ve açıklıkta, alt ve üst donatı için gerekli olan donatı alanı yazılmaktadır
bu değerler "+" pozitif ise fazla konmuş donatı alanını gösterir ve bu bölgede boy donatı yetersizliği yoktur.
"-" negatif ve kırmızı ise eksik donatı alanı yazılır.
Kirişte tüm değerler "+" pozitif ve hala donatı As(-) hatası varsa etriye donatısı arttırılarak yetersiz donatı alanı sağlanabilir.
Etriye çapı arttırılabilir veya aralığı azaltılabilir.

Ekli dosyayı görüntüle 31636

Levent Bey merhaba. Sağ kon. ve sol kon. kısımlarında ilk görseldeki 6fi16 değeri 0fi0 mı olacak?



[Yasin TEZEL]

Levent Bey merhaba. Sağ kon. ve sol kon. kısımlarında ilk görseldeki 6fi16 değeri 0fi0 mı olacak?

evet



[ustun]

evet

Tamam. Teşekkür ederim.



[Gökay Deniz]

Çok teşekkür ederim. Konsolları düzeltince donatıları düzgün hesaplamaya başladı fakat kirişlerde fi10/10 olarak attığım etriyeleri hala As- olarak veriyor program. Bunu fi8/7 olarak düzelttiğimde dediğiniz gibi As- hatası ortadan kalkıyor. fi10/10 etriyenin alanı 7.85cm2 fi8/7 etriyenin alanı ise 7.24 cm2. fi10/10 etriyenin alanı daha fazlayken program neden bunu yetersiz kabul edip fi8/7 etriyeyi yeterli kabul ediyor ve As- hatası vermiyor.
Buna da cevap verebilirseniz sevinirim.
Bir de perdelerdeki hatanın ne olduğunu nasıl anlayabiliriz etriyeden mi ana donatıdan mı yoksa tevzi donatısından mı ? Sağ taraftaki kesmeler sınır değerlerin altında gözüküyor çünkü ama kırmızı yanıyor. Elemanlar perdeyi tutmuyorsa analiz sonrasında uyarı verir mi perdeyi mimari talep doğrultusunda 5 cm yana kaydırdık bu elemanların bağlantısını etkilemiş olabilir mi?



[Yasin TEZEL]

Kiriş yükseklikleriniz 30cm Sarılma bölgesi maksimum etriye aralığı hk/4'den 30/4 = 7.5 ==> 7cm olmalıdır



P01 ve P02 perdesinin tek perde olarak girilmesi uygun olur.


İki perde birden seçilerek "birleştir" komutu kullanılarak birleştirilebilir



Projenizde mevcut hali ile P01 perdesi için sağ başlık bölgesi donatı tanımı yapılmadığı için donatı yetersiz hatası almaktasınız.



[Gökay Deniz]

İki perdeyi birleştirdiğim durumda nasıl birleşim bölgesi için başlık tanımlayacağım acaba?



[Yasin TEZEL]

İki perdeyi birleştirdiğim durumda nasıl birleşim bölgesi için başlık tanımlayacağım acaba?

Projenizde mevcut hali ile P01 perdesi kullanıcı tanımlı başlık bölgesi uzunluğunu Sağ uç için 0 yapın.



[Gökay Deniz]

Teşekkürler burada başlığı 0 yapınca yetersiz donatı çözüldü başlık tanımlı olduğu için öyle oluyormuş demekki. Bir küçük sorum daha var dediğiniz gibi 30 yükseklik için 7 ara atmamız lazım etriyeleri fakat bazı kirişlerde 13 atarsak da kabul ediyor bunun sebebi nedir?
Not: As hatasının üst ve alt donatı yüzünden olmadığını kontrol ettim.



[Yasin TEZEL]

Tali kirişlerde sarılma bölgesi oluşturulmadığı için etriye aralığı sadece orta bölge olarak kullanılmaktadır.
Kolonlar ile birlikte çerçeve oluşturan kirişlerde sarılma bölgesi oluşturulmaktadır.
Etriye aralığı hk/4 koşulu sarılma bölgesi için geçerlidir.

İlave olarak K13 kirişi P04 perdesi ile bağlantısı yapılmamış. Kiriş düğüm noktasını perde ucuna taşıyınız.



[Gökay Deniz]

Çok sağolun genel hatlarıyla halletim 3 eleman kaldı hata veren fakat onları da çözemedim son olarak bunlara da bakmanız mümkün mü?

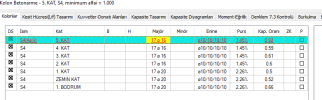

S4 kolonunda alttaki kolona göre kapasitesinin 2 katı gelmesi bana biraz tuhaf geldi. Donatıyı arttırdığımda yani 18 fi 16 yaptığımda sorun çözüldü fakat bu sefer en alttaki kolonlar kırmızı yanmaya başladı. Zemin kattaki S4 kolonunda sadece 1 tane daha 20 lik donatı eklenmiş oldu az önce As hatası vermezken donatı eklediğimizde nasıl As hatası alabiliyoruz. Yani yetersiz alan hatası donatı alanı arttırınca nasıl karşımıza geliyor ve niye sadece zemin kattakinde oluyor?
S8 kolonundaki KAs hatasını da etriyeyi ne kadar arttırırsam arttırayım çözemedim sebebini açıklarsanız çok sevinirim.

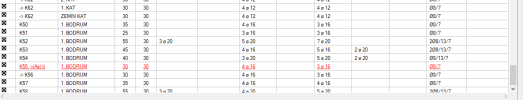

Son olarak da yine aynı şekilde kirişte As- hatası alıyorum ve gerekli alanları üst alt donatı olarak attığım halde ne kadar etriye koyarsam koyayım sorun çözülmüyor. Yani niye sadece bu kirişte oluyor 30 a 30 diğer kirislerin hiçbirinde bu sorunu yaşamadım. Şimdiden ilginize teşekkür ederim.
