Konsol kiriş tanımlaması

[Gamzey]

Konsol kirişlerde betonarme tasarım-kiriş alanında kiriş donatılarında montaj ve düz donatılar görünmüyor. Kiriş konsol tanımında değişiklik yapıldığında (sağ konsol yazan kirişleri sol konsol tanımladığımızda) bu kirişlere donatı tanımlanmış oluyor. Bu yapılan işlem hatalı mı?



[Ünver ÖZCAN]

Konsol kirişlerde betonarme tasarım-kiriş alanında kiriş donatılarında montaj ve düz donatılar görünmüyor. Kiriş konsol tanımında değişiklik yapıldığında (sağ konsol yazan kirişleri sol konsol tanımladığımızda) bu kirişlere donatı tanımlanmış oluyor. Bu yapılan işlem hatalı mı?

donatı gösteriminde herhangi bir hata yok. hata olduğunu düşündüğünüz kirişi işaretleyip ne olması gerektiğini yazarsanız inceleriz.



[Yasin TEZEL]

Konsol kirişlerde montaj, pilye ve düz donatı kısmında Sağ veya sol konsol bilgisi yazılır. Bu kirişlerin donatıları süreklilik sağlayan kiriş ile aynıdır.
K2 nin donatıları K1 konsol kirişine devam etmektedir. Ayrıca Sağ üst ilave gözükmektedir.



Betonarme konfigürasyonu sekmesine geçtiğinizde KZ01 konsol kirişin donatıları KZ02 nin devamı olduğu görülür.
donatı değişikliği bu detay ekranından yaparsanız daha anlaşılır olabilir.



[Gamzey]

konsol kirişlerin tanımında sağ konsol tanımı yazan kirişlere sol konsol tanımı yapıldığı taktide buı kirişlerde hem donatı gösterimi hem de gövde donatı gelmektedir. tanımlamada bunu yapmamız bize nasıl bir sorun yaratabilir? Tanımları değiştirdiğim projeyi de ekliyorum.



[Yasin TEZEL]

Yaptığınız tanım hatalı olduğu için kirişler konsol olarak dikkate alınmamış.

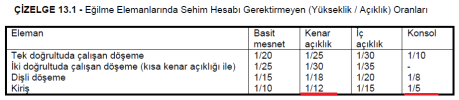

Ts500 13.1 tablosuna göre sehim hesabı gerektirmeyen yükseklik/açıklık oranı 1/5 dir.



Projenizde konsol kirişler, hatalı veri girişinden dolayı kenar açıklık gibi kontrol edilmiş.


Konsol durumu düzeltildiğinde raporlarda ln/5 e göre kontrol yapıldığı görülmektedir.
Bu şuanki projeniz için sonucu değiştirmemekte fakat başka durumlarda hatalı durumlara yol açabilir


Bu kirişlerde Konsollar tanımlaması yapılırken "Program otomatik bulsun" opsiyonunu seçmeniz uygun olur.




Betonarme diyaloğunda konsol kirişlerinde neden donatı bilgisinin yazılmadığı hk. üstteki mesajımda açıklama yapmıştım.



[Gamzey]

Bulunan bu konsol kirişlerin derinliğini ne kadar değiştirirsem değiştireyim konsol çıkma boylarını da değiştirsem sistem hiçbir şekilde konsol kirişlere gövde donatısı atmıyor bunun sebebi nedir peki?



[Yasin TEZEL]

Kolonlarla birlikte çerçeve oluşturan kirişlerde gövde donatısı konulmaktadır. Konsol kirişlerde gövde donatısı konulmamaktadır.
