engineer_yildiz":2jtcvl7l' Alıntı:
TS500 - 7.3 EGİLME ELEMANLARININ BOYUTLARI VE DONATILARI İLE İLGİLİ KOŞULLAR : Net açıklığı, toplam yüksekliğinin 2,5 katından küçük olan sürekli kirişler ve 1,5 katından küçük olan basit kirişler, yüksek kiriş olarak tasarlanıp donatılır. Bu tür kirişlerin tasarımı, doğrusal olmayan birim şekil değiştirme dağılımı ve yanal burkulma gözönüne alınarak yapılmalıdır.
Eğer sizin dediğinizi doğru kabul edersek , 25/50 boyutlarında ve

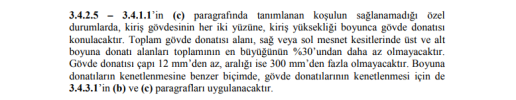

serbest boyu 75cm den küçük saplama (basit) kirişleri ve aynı boyutlarda konsol kirişleri, çubuk olarak değil levha sonlu eleman olarak modelleyip yüksek kiriş olarak kabul edip donatmamız gerekecek. Oysa Deprem Yönetmeliği bu basit kirişleri ve konsol kirişleri kapsam dışı bırakıyor. 3.4.1.1 (d) Maddesinde
Kirişin yüksek kiriş olup olmaması,
ağır düşey yük taşıyan konsollar ve deprem etkisi altında
boşluklu perdelerdeki kısa bağ kirişleri için önemlidir. Sebebi de çubuk tanımını sağlamamasından ötürü levha olarak modellenmesi ve ona göre donatılmasıdır. Çubuk L boyu diger iki boyutuna göre çok daha uzun sonlu eleman demektir. Bu kirişler en ve boy ve uzunluk oranı itibariyle çubuk sınıfından çıkmaktadır.
Betonarme yapılarda konsola oturan kolon durumu dışında bizim için önemi yoktur. Zaten uygulamada böyle yapan bir mühendis de yoktur. Fakat açıklığı 125 cm den daha küçük 25/50 boyutlarında, iki kolonu birleştiren ve iki ucu mafsallı kabul edilmemiş bir çerçeve kirişi yaparsanız ve iki ucun plastik deformasyon yapmadan deprem tesirlerini taşısın isterseniz Bu kirişi çubuk olarak modelleyemezsiniz. Deprem Yönetmeliği bu kirişleri de kapsam dışı bırakmıştır. TS500 Betonarme elemanları kolon kiriş perde vs. deprem tesirleri dışında
düşey yükler altında çalışma prensibine göre standarda bağlamıştır. Eğer
çok büyük düşey yuklerin etkisinde yuksek kiriş tanımına giren bir kirişi normal kiriş olarak modellerseniz hatalı iş yapmış olursunuz.
ideCAD programıyla boşluklu perdelerdeki kısa bağ kirişlerini kabuk olarak modelleyip statik dinamik lineer ve nonlineer olarak çozum yapabilirsiniz. O zaman zaten kabuk olarak donatılandırdığınız için kirişi yüksek kiriş olarak hesaplamış ve donatılandırmış olursunuz. Yeni yayınlanacak 2017 Deprem Yönetmeliği bu hususa da açıklık getiriyor ve bu bağ kirişlerini sonlu elemanlarla modelleme şartı koyuyor.
