Kiriş As(-) eksikliği hatası

[Serdar Baran]

Ekteki projemde kiriş donatı eksikliği hatası vermekte olup donatı artışı yapılmasına rağmen hata giderilmemektedir.
hata veren kiriş çift saplama geldiğinden 25x60 olarak çözümleme yapılmıştır. Tasarımı bu şekilde değerlendirme yapabilirmisiniz. teşekkürler



[Levent Özpak]

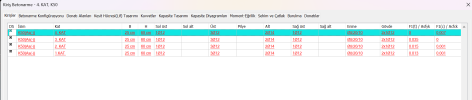

-Projenin mevcut durumunda Kiriş betonarme diyaloğunda K50 kirişinin Ds sütunundaki işaret kaldırılarak analiz edilirse donatı yetersizliği hatası çözümleniyor. Kiriş 25/50 boyutlarında da donatı yetersizliği hatası vermiyor.



Bazı proje notları;

Toprak yükü kotlarını kontrol ediniz.
Toprak yüklerinin kotları, kat genel ayarlarında tanımlanan global kot değeri referans alınarak girilmesi gerekmektedir. Birden fazla katta devam eden toprak yükleri etkiyen perdelerde yükü tanımlarken , tüm kattaki perdelerde en üst global kot girilmelidir.
Örneğin 1. bodrum kattaki perdelerin toprak yükü kotu sıfır girilmelidir.


-Bodrum kattaki taşıyıcı perdelere toprak yükü tanımlanmamış.

- Bodrum katta 1' aksındaki kolon ve bodrum perdelerine üst kot verilmiş.
Betonarme tasarım açısından ilgili kolon ve perdelerin zemin kat ve 1.bodrum katta ayrı ayrı tanımlanması uygun olur.
